segunda-feira, 28 de abril de 2025

Acondicionamento, Conversão e Transmissão de Sinal, IPS

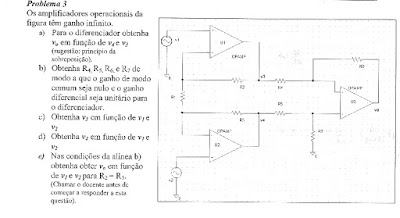

ACTS, LEACI, Politécnico de Setúbal, 1º teste de 2021.
Prob 3, página 1 de 4.

ACTS, LEACI, Politécnico de Setúbal, 1º teste de 2021. Prob 3, página 1 de 4.

🎓 Quer melhorar os seus resultados na universidade?
Disponibilizamos explicações de ensino superior adaptadas às suas necessidades, com acompanhamento personalizado para diferentes disciplinas.
✔ Explore a nossa Lista de Matérias disponíveis.
🌟 Veja os testemunhos de alunos que já atingiram melhores notas com o nosso apoio.
📬 Contacte-nos por email ou pelo formulário de contacto e obtenha a ajuda que precisa para dominar os seus estudos!

EuExplico Eu Explico Explicações de Ensino Superior

domingo, 30 de março de 2025

Resumo extraído do Capítulo 2 do livro "Microelectronic Circuits", 6th Edition, de Sedra and Smith


Secção 2.1 – Introdução aos Amplificadores Operacionais

Esta secção introduz o conceito de amplificadores operacionais (AmpOps), destacando a sua versatilidade e importância em circuitos analógicos. Os amplificadores operacionais são dispositivos amplamente utilizados devido às suas características ideais, como ganho de tensão infinito, impedância de entrada infinita e impedância de saída nula.


Secção 2.2 – O Amplificador Operacional Ideal

Aqui, são discutidas as propriedades do amplificador operacional ideal, incluindo:

  • Ganho de tensão infinito: O AmpOp ideal amplifica qualquer diferença de tensão entre as suas entradas de forma ilimitada.
  • Impedância de entrada infinita: Não há corrente nas entradas, permitindo que o AmpOp  não carregue os circuitos anteriores.
  • Impedância de saída nula: A tensão de saída não é afetada pela carga conectada ao amplificador.

Estas características permitem simplificar a análise de circuitos que utilizam amplificadores operacionais.


Secção 2.3 – Circuitos com Amplificadores Operacionais Ideais

Esta secção explora diversas configurações de circuitos que utilizam amplificadores operacionais ideais, tais como:

  • Amplificador inversor: Inverte a fase do sinal de entrada e proporciona um ganho determinado pela razão de resistências no circuito.
  • Amplificador não inversor: Mantém a fase do sinal de entrada e oferece um ganho positivo.
  • Seguidor de tensão (buffer): Fornece uma cópia exata da tensão de entrada na saída, com alta impedância de entrada e baixa impedância de saída.
  • Somador: Combina vários sinais de entrada numa única saída, ponderada por resistências específicas.
  • Integrador e diferenciador: Realizam operações matemáticas de integração e diferenciação sobre o sinal de entrada, respectivamente.

Cada configuração é acompanhada de análises detalhadas e exemplos práticos de aplicação.


Secção 2.4 – Amplificadores Operacionais Reais e suas Características

Nesta secção, são abordadas as diferenças entre os amplificadores operacionais ideais e os reais. Os AmpOps reais apresentam limitações como:

  • Ganho de tensão finito: Embora elevado, é limitado e varia com a frequência.
  • Impedância de entrada alta, mas finita: Pode permitir pequenas correntes de entrada.
  • Impedância de saída baixa, mas não nula: Pode influenciar a tensão de saída dependendo da carga.
  • Largura de banda limitada: O ganho diminui a altas frequências.
  • Offset de tensão de entrada: Pequena tensão diferencial necessária para obter uma saída zero.

A compreensão destas imperfeições é fundamental para o projeto de circuitos com amplificadores operacionais.


Secção 2.5 – Aplicações Avançadas de Amplificadores Operacionais

Esta secção explora aplicações mais complexas dos amplificadores operacionais, incluindo:

  • Filtros ativos: Implementação de filtros passa-baixo, passa-alto, passa-banda e rejeita-banda utilizando AmpOps para controlar características de frequência.
  • Osciladores: Geração de sinais periódicos sinusoidais ou de outra forma, utilizando realimentação positiva em circuitos com amplificadores operacionais.
  • Conversores de sinal: Circuitos que convertem sinais analógicos em digitais (ADC) ou digitais em analógicos (DAC) com o auxílio de amplificadores operacionais.

São fornecidos exemplos práticos e análises de desempenho para cada aplicação.


Capítulo 2 do livro "Microelectronic Circuits", 6th Edition, de Sedra and Smith




🎓 Quer melhorar os seus resultados na universidade?
Disponibilizamos explicações de ensino superior adaptadas às suas necessidades, com acompanhamento personalizado para diferentes disciplinas.
✔ Explore a nossa Lista de Matérias disponíveis.
🌟 Veja os testemunhos de alunos que já atingiram melhores notas com o nosso apoio.
📬 Contacte-nos por email ou pelo formulário de contacto e obtenha a ajuda que precisa para dominar os seus estudos!

EuExplico Eu Explico Explicações de Ensino Superior

quinta-feira, 8 de junho de 2023

Amplificador Não Inversor

Veja como criar uma montagem amplificadora, com ganho 10, usando um AmpOp e duas resistências


Veja a simulação em execução clicando na imagem aqui em baixo.




Se quiser explicações sobre matérias que encontre neste blogue, contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer. Veja a Lista de Matérias já disponíveis para explicações.

quarta-feira, 31 de outubro de 2018

Resolução completa de problema do exame de 11-02-2013, de Electrónica e Instrumentação, do ISEL


Resolução do problema 3, do exame de 11-02-2013, de Electrónica e Instrumentação, do ISEL











Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.



sexta-feira, 26 de outubro de 2018

Resolução de Problema do 3º teste de Electrónica, Eng. Biomédica, FCT UNL






Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


quinta-feira, 25 de outubro de 2018

Resolução de exercício do exame de 23-01-2010, de Circuitos Eléctricos e Sistemas Digitais


Resolução do exercício 3.b) do exame de 23-01-2010, de CESD, eng. Biomédica, FCUL







Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


quinta-feira, 3 de dezembro de 2015

Funções de Transferência de Montagens básicas com AmpOps


Aqui estão algumas das montagens mais usadas, utilizando amplificadores operacionais.
Existem mais duas, também usadas regularmente, que são a montagem integradora e a montagem diferenciadora. Para além destas podemos pensar em muitas outras, para implementar as funções de transferência que necessitarmos.








Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


terça-feira, 19 de fevereiro de 2013

Electrónica e Instrumentação


Pag.1 da resolução do problema 3, do exame de 11-02-2013, de Electrónica e Instrumentação, do ISEL




Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


terça-feira, 8 de janeiro de 2013

Problema de Electrónica

Problema do 3º teste de Electrónica, Eng. Biomédica, FCT UNL

Pag.1 da resolução:






Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


terça-feira, 1 de janeiro de 2013

Amplificador / Comparador / Oscilador (CESD - FCUL)


Pag.1 da resolução do exercício 3.b) do exame de 23-01-2010, de CESD



Se quiser explicações sobre matérias que encontre neste blogue), contacte-nos, de preferência por email. Este blogue destina-se à divulgação dos nossos serviços. É apenas uma pequena amostra do que sabemos e podemos fazer.


sábado, 9 de junho de 2012

Teoria de Circuítos e Fundamentos de Electrónica

Está disponível para explicações a matéria de Teoria de Circuitos e Fundamentos de Electrónica, para Eng. Biomédica, do IST.
